Comment imprimer avec un traceur grand format : guide et configuration

Un traceur HP A0 de 36 pouces accepte une bobine de 914 mm : un plan A0 sort en une seule passe, sans assemblage ni réduction. Avec un modèle de 24 pouces, il faut réduire le document ou coller deux tirages, une solution inadaptée à une remise de projet architecturale.

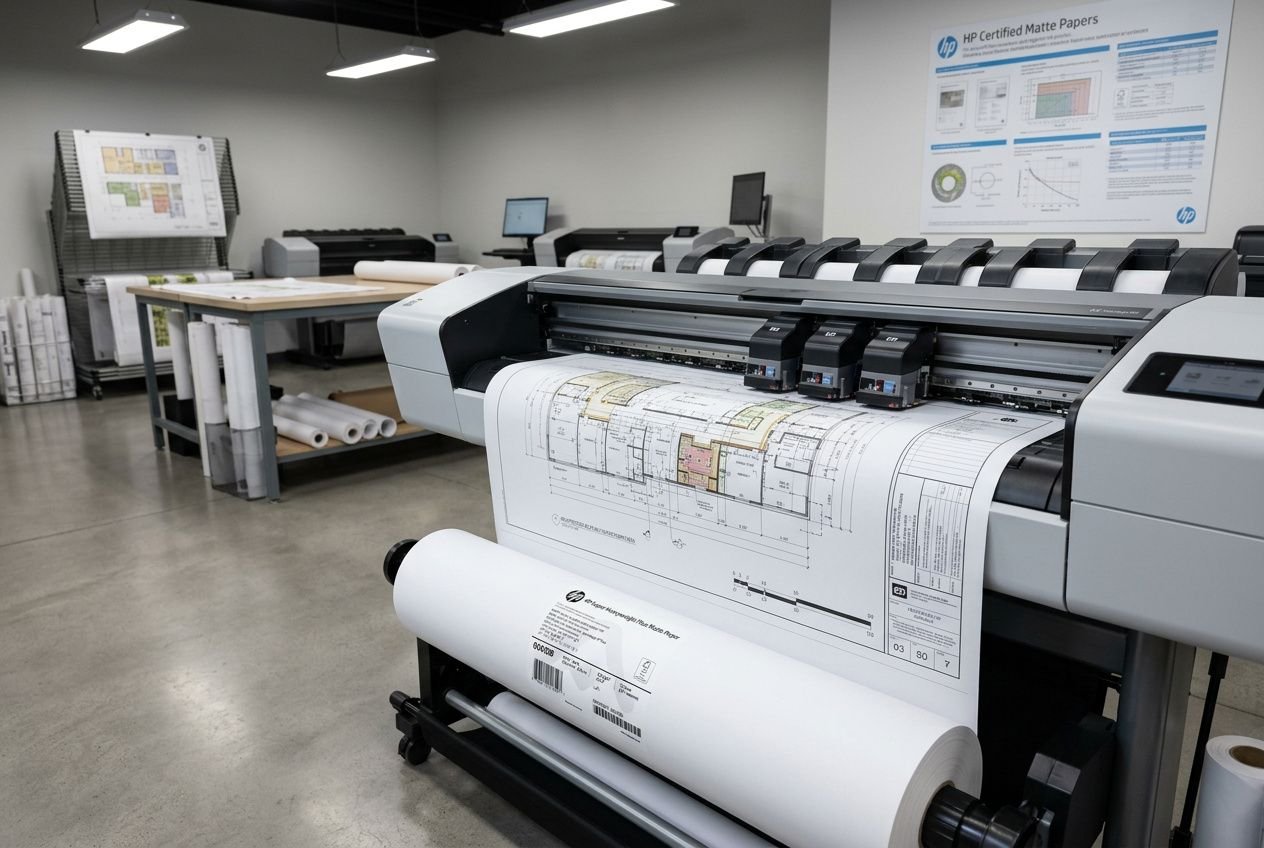

Installer et connecter le traceur

Un traceur HP DesignJet ou Canon s’installe sur un poste de travail ou sur un réseau partagé. Avant le branchement, vérifiez la compatibilité entre le modèle, la technologie d’encre et le support chargé. Le guide complet des traceurs HP DesignJet permet de rapprocher le volume hebdomadaire de la largeur de rouleau réellement nécessaire.

Choisir le traceur pour l’A0

La largeur de rouleau passe avant la vitesse et le prix. Un HP DesignJet de 36 pouces accepte une bobine de 914 mm : un plan A0 sort en une seule passe, sans assemblage ni réduction. Avec un modèle de 24 pouces, il faut réduire le document ou coller deux tirages, une solution inadaptée à une remise de projet architecturale.

• DesignJet 24 pouces (610 mm) : adapté aux formats jusqu’à A1 et aux faibles volumes hebdomadaires, notamment avec les modèles d’entrée de gamme T230 ou T250.
• DesignJet 36 pouces (914 mm) : sortie A0 en une passe, avec les modèles T630, T650, T850 ou T950. C’est le format le plus courant en cabinet d’architecture.
• DesignJet 44 pouces (1067 mm) : destiné à une production intensive, avec un T2600 ou un PageWide XL, à partir de 200 pages A1 quotidiennes.

Pour un cabinet de cinq personnes produisant 20 à 40 plans par jour, je privilégie le DesignJet T950 36 pouces plutôt qu’un PageWide XL. Ce dernier devient cohérent lorsque la reprographie fonctionne en continu. Pour un volume de 20 à 40 plans par jour, la différence se joue sur la cadence de numérisation et de relance, pas sur la précision des tracés. Le choix des rouleaux de papier pour traceurs HP permet ensuite de vérifier les formats et les grammages disponibles.

Installer le pilote et le fichier PC3

Pour installer correctement le pilote HP DesignJet, un pilote est nécessaire sur chaque poste qui envoie des travaux vers le traceur. Le téléchargement se fait depuis le site HP en indiquant le modèle exact. Sur un traceur HP qui imprime en A0, le pilote gère directement les largeurs de rouleau, les formats standard et les formats personnalisés. Sous Windows, les réglages du périphérique peuvent être enregistrés dans un fichier PC3 placé dans le sous-dossier PlotConfig du dossier Roaming.

• Fichier PC3 : il regroupe le pilote, le modèle, le port de sortie et les paramètres propres au périphérique. Vous pouvez le modifier sans réinstaller toute la configuration.
• Plusieurs profils PC3 : un préréglage peut être réservé aux plans monochromes et un autre aux présentations couleur sur le même DesignJet Canon.
• Variable PLOTCFGPATH : elle définit l’emplacement des fichiers PC3 dans le système. Vérifiez-la si les profils ne s’affichent pas dans AutoCAD.

Un fichier PC3 mal configuré provoque souvent une impression décalée sur un DesignJet Canon. Le problème se trouve alors dans le pilote, pas dans la mécanique du traceur. Contrôlez le port de sortie, le format, la largeur et les paramètres du support avant un tirage en volume.

Connecter les imprimantes grand format

Les traceurs HP DesignJet récents proposent trois modes de connexion : USB pour un poste unique, Ethernet pour un réseau câblé partagé et Wi-Fi pour les environnements sans infrastructure filaire. Le Wi-Fi permet d’imprimer directement depuis un ordinateur portable, une tablette ou un téléphone compatible, sans serveur d’impression intermédiaire. Les modèles multifonctions T850, T950 et PageWide XL intègrent aussi un scanner et une connectivité réseau complète, utiles pour numériser puis relancer une impression dans la même séquence.

Sur les DesignJet Canon et HP équipés d’un écran tactile, la configuration réseau se réalise depuis le panneau de commande, sans logiciel tiers. Dans un environnement partagé, le traceur apparaît comme imprimante réseau sur chaque poste après l’installation du pilote correspondant. Pour les volumes élevés, je recommande toutefois l’Ethernet : la stabilité du transfert de données réduit les interruptions pendant une impression grand format.

Configurer le papier et la mise en page

La qualité d'impression sur un DesignJet ou un traceur Canon dépend autant du support chargé que des réglages du pilote. Le grammage, le type de papier et le format de sortie se définissent avant de lancer l'impression. Un paramétrage incorrect peut provoquer des bavures, des décalages ou un gondolage que la maintenance ne corrigera pas.

Choisir le support d'impression

Après le chargement d'une bobine, j'imprime une page d'alignement sur une imprimante HP DesignJet. Ce contrôle vérifie la déclaration du support et le calibrage de la tête avant un tirage en volume. Quelques mètres de rouleau suffisent pour révéler un mauvais réglage.

La compatibilité entre l'encre et le support reste déterminante. Une encre pigmentaire sur un papier universel de 80 g peut faire baver les aplats larges sur un DesignJet ou un traceur Canon; une encre HP Latex sur un média non certifié peut sécher irrégulièrement sur toute la bobine.

• Plans techniques CAO : papier universel ou couché mat, de 80 à 120 g/m², avec une surface stable et sans reflets pour préserver la lisibilité des lignes fines.
• Affiches et graphiques : papier couché brillant ou satiné, de 135 à 190 g/m², pour obtenir une densité colorée soutenue sur un DesignJet Z ou un traceur Canon grand format.
• Posters manipulés : grammage de 190 à 224 g/m² pour améliorer la tenue, à condition de rester dans les limites admises par le traceur DesignJet concerné.

Le rouleau HP Dos Bleu CG502A mesure 1370 mm × 80 m et pèse 120 g/m². Sa finition satinée et son verso bleu lui donnent une forte opacité, ce qui justifie son usage en affichage et en signalétique. Il est compatible avec les systèmes HP Latex, DesignJet et PageWide XL : à mon sens, c'est un choix équilibré lorsque vous cherchez un support plus robuste qu'un papier technique sans passer à un média lourd pour le rouleau de papier Dos Bleu pour traceur HP.

Définir le format de papier et l'orientation

Le format de papier doit reprendre exactement les dimensions du document à produire. Dans les propriétés du DesignJet ou du traceur Canon, sélectionnez la taille du papier proposée par le pilote ou créez un format personnalisé en indiquant la largeur et la longueur dans l'onglet de mise en page. Pour réaliser une impression de traceur en ligne, le fichier doit déjà respecter ces dimensions : un écart entre la taille du fichier et les spécifications d'impression donne des mesures fausses ou un résultat flou.

Pour un plan A1 ou A2 en portrait sur un rouleau de DesignJet ou de traceur Canon, une rotation de 90 degrés peut réduire les chutes si elle correspond à la largeur de la bobine. Cette fonction se trouve dans l'onglet « Mise en page » des propriétés du pilote. La largeur utile doit rester supérieure ou égale à celle du document : un plan de 900 mm ne passe pas proprement sur un rouleau de 914 mm si les marges ne sont pas intégrées au calcul.

Préparer une impression à distance

Les traceurs DesignJet et Canon multifonctions connectés au réseau acceptent des travaux provenant de plusieurs postes. Le système gère l'ordre dans la file d'impression; sur les modèles PageWide XL, l'écran tactile l'affiche en temps réel. Avec un réseau Ethernet stable, les fichiers volumineux, les plans A0 en haute résolution et les PDF multipages transitent sans interruption ni perte de données pendant l'impression.

La connexion Wi-Fi des DesignJet T850 et T950 permet d'envoyer un fichier depuis une tablette ou un téléphone sans ordinateur fixe. Cette solution convient notamment aux révisions effectuées sur site. Le pilote doit être installé sur l'appareil mobile, et le format du fichier doit être compatible avec le traceur Canon ou DesignJet ciblé avant l'envoi.

Produits recommandés

Papier Qualité Photo HP - 1370 mm x 61 m - 205g - CG420A

305,99 € 305,99 €

Papier Couché Fort Grammage HP - 914 mm x 30,50 m - 130g - C6030C

62,87 € 62,87 €

Papier Normal Universel HP - 1067 mm x 45,72 m - 80g - Q1398A

37,07 € 37,07 €

Lancer l'impression sur un traceur

Une fois le support chargé et le pilote configuré, l'impression sur un traceur DesignJet ou Canon suit trois étapes : préparer le fichier, régler la qualité dans le pilote, puis valider les paramètres de sortie. Chaque réglage compte. Un fichier mal aplati ou une résolution insuffisante ne se corrigent pas en modifiant la tête d'impression.

Préparer le fichier grand format

Le PDF reste le format à privilégier pour une impression grand format sur DesignJet ou Canon. Il conserve les vecteurs, les images matricielles et les polices incorporées sans substitution. Avant l'envoi, aplatissez le document et convertissez les polices en contours vectoriels afin d'éviter les erreurs de rendu. Sauvegardez ensuite une copie distincte pour l'impression afin de conserver un fichier source éditable.

Pour un plan détaillé en TIFF haute résolution, la compression sans perte préserve les lignes fines que le JPEG dégrade à chaque sauvegarde. Lorsqu'il faut imprimer une image sur plusieurs pages avec un traceur HP, le pilote DesignJet propose une option de mosaïque ou de découpe en sections. Configurez-la dans les paramètres avancés avant d'envoyer le fichier. Une source basse résolution reste floue après agrandissement, même si elle paraît correcte à l'écran.

Régler la qualité du traceur

La qualité d'impression d'un traceur se règle dans le pilote, pas directement sur la machine. Pour un plan technique sur DesignJet ou Canon, je privilégie le mode Haute qualité : les niveaux supérieurs doublent souvent le temps d'impression sans améliorer visiblement les lignes fines.

Le mode brouillon convient aux épreuves internes. Il consomme moins d'encre et sort plus vite, mais les aplats couleur et la qualité d'impression du traceur diminuent. Le choix se fait selon le document, pas par automatisme.

• Brouillon : épreuves internes, documents bureautiques et plans de travail non définitifs; consommation d'encre réduite sur un DesignJet T250 ou un Canon d'entrée de gamme.
• Haute qualité : plans de remise, affiches et présentations graphiques; rendu stable sur DesignJet Z6, T650 ou Canon grand format, sans allonger excessivement le temps de tirage.
• Photo / Maximum : reproductions photographiques sur papier photo brillant ou satiné 200 g; ce réglage reste inutile sur un papier universel 80 g, car le support ne restitue pas le gain.

Des bandes horizontales à la sortie d'un DesignJet ou d'un Canon indiquent souvent un besoin de nettoyage des têtes. Lancez cette opération depuis le panneau de commande. Après le remplacement d'une cartouche ou d'une tête, exécutez l'alignement : il restaure la précision des lignes fines, contrairement au grammage du papier. Une aide rapide est disponible sur l'écran tactile des modèles récents, sous la forme d'un diagnostic guidé. Ces opérations évitent d'attribuer à tort le problème d'un tirage flou au support ou au fichier.

Imprimer une image sur plusieurs pages

Lorsqu'un visuel dépasse la largeur utile du rouleau ou doit être assemblé pour une signalétique de grande échelle, l'option de pavage du pilote découpe automatiquement le fichier en sections. Des marges de recouvrement peuvent être paramétrées. Activez l'option dans les paramètres avancés, définissez le chevauchement en millimètres, puis vérifiez l'aperçu avant de valider.

Pour un plan d'ensemble ou une affiche panoramique, cette fonction est plus fiable qu'une découpe manuelle dans le fichier source. Il est impossible d'obtenir un assemblage propre sans vérifier que chaque section respecte le format de papier déclaré dans le pilote. La fonction utilise les dimensions du document source pour calculer la découpe : un format erroné dans les propriétés produit des sections mal dimensionnées et un assemblage inexploitable.

Sur un DesignJet ou un Canon, désactivez aussi l'ajustement au format de sortie pendant le pavage. Ce réglage écrase le calcul de découpe et fausse les proportions finales de l'impression.
