Traceur HP DesignJet : guide complet et manuel à télécharger

Le traceur HP DesignJet se décline en trois largeurs d'impression, 24, 36 et 44 pouces, et ce choix conditionne d'abord la bobine de papier compatible, avant même de comparer les modèles.

Traceur HP DesignJet : trois largeurs, trois niveaux d'usage

La gamme de traceurs HP couvre trois largeurs principales de format d'impression : 24 pouces, 36 pouces et 44 pouces. Ce repère suffit déjà à trier une bonne partie des besoins réels, de l'A1 de bureau au tirage A0 pleine largeur. À mon sens, le premier choix ne se joue ni sur l'écran ni sur la vitesse, mais sur la largeur utile de bobine.

Les formats 24 pouces et 36 pouces disponibles

Le traceur HP DesignJet se décline en entrée de gamme avec les T230 et T250 en 24 pouces, puis avec les T630 et T650 en 36 pouces. La différence est immédiate sur un plan A0. En 24 pouces, vous réduisez ou vous assemblez. En 36 pouces, le document sort entier, en une passe.

• T230 / T250 (24 pouces) : impression jusqu'au format A1, adaptés à un poste individuel ou à un faible volume, avec une connectivité réseau plus simple.
• T630 / T650 (36 pouces) : impression A0 complète, bon équilibre entre coût et cadence pour une équipe technique, sans scanner intégré.
• T850 / T870 / DesignJet T950 (36 pouces) : modèles multifonction avec scanner et connectivité réseau, pensés pour une production régulière en bureau d'études ou en PME.

Le DesignJet T950 et le T2600 changent le flux de travail quand il faut numériser, copier et relancer une impression dans la même séquence. Sur un volume modéré, le T650 tient ce rôle sans surcoût : il sort un A0 propre sur papier technique 80 g sans configuration avancée.

XL 3600 et XL 3800 : quand la cadence dépasse ce qu'un T1600 peut tenir

L'imprimante HP DesignJet des séries XL 3600 et XL 3800 vise un tout autre rythme. Le XL 3800 atteint jusqu'à 6 pages A1 par minute, quand un T1600 travaille à 19,3 secondes par page.

Les séries PageWide XL ajoutent aussi la sécurité HP Wolf, en niveaux Essential, Pro ou Enterprise. Pour un cabinet qui traite des plans sensibles, ce point mérite d'être posé au même niveau que le format d'impression ou la vitesse. Dans les faits, un problème de connectivité réseau ou de sécurité expose plus vite un fichier qu'un défaut d'encre ou de réglage de tête.

Encre, mémoire et choix de support selon les modèles DesignJet

Les modèles les plus orientés rendu utilisent 6 couleurs d'encre : cyan, magenta, jaune, gris, noir photo et noir mat. Le XL 3800 fonctionne avec 4 encres. Je réserverais les 6 encres aux visuels, aux aplats soignés et à la présentation. Sur du plan technique pur, 4 encres suffisent largement.

La mémoire interne varie de 512 Mo sur certaines machines d'entrée de gamme à 2 Go sur des modèles intermédiaires, avec jusqu'à 128 Go de mémoire virtuelle sur les versions les plus avancées. En pratique, ce point évite les coupures sur des PDF lourds, des fichiers DWG complexes ou des lots multipages. Si vous envoyez régulièrement des rendus 3D, vérifiez ce point avant d'arrêter votre choix sur un traceur HP DesignJet.

Une bobine mal choisie dégrade les lignes fines, les aplats ou le séchage, même sur une bonne imprimante HP DesignJet. Viscomcad référence les bobines compatibles avec les séries T, Z, PageWide XL et Latex : papier technique 80 g, couché mat 90 g, photo glacé 200 g, avec les profils ICC correspondants pour chaque modèle.

Comment choisir la meilleure imprimante traceur HP ?

Le volume d’impression hebdomadaire est le premier critère qui sépare un T650 d’un XL 3800, avant même la largeur de bobine. Avant de comparer un 24 pouces, un 36 pouces ou un 44 pouces, comptez le nombre de plans A1 que vous sortez chaque semaine : c’est ce chiffre qui oriente vraiment le choix de la meilleure imprimante traceur HP.

Les critères essentiels pour comparer les modèles DesignJet

Je partirais sur le T650 pour un bureau individuel à volume modéré, le T950 pour une équipe qui scanne et lance des impressions tous les jours, et le XL 3600 pour une reprographie à cadence soutenue. La différence se joue sur la vitesse, la largeur utile, le format de bobine accepté et le type d’encre.

La connectivité réseau est souvent sous-estimée au moment de l’achat. À partir du T850, vous avez Ethernet Gigabit et Wi-Fi : dans une agence avec plusieurs postes, cette double connexion fluidifie l’impression et limite les blocages entre utilisateurs. La consommation électrique mérite aussi un contrôle, avec une plage de 45 à 120 W en fonctionnement et moins de 12 W en veille.

Entrée de gamme, milieu de gamme, haut de gamme : quel modèle pour quel volume ?

Pour un cabinet d’architecture de cinq personnes, je ne choisirais pas un XL 3800. Un T950 est souvent plus juste : 36 pouces, scanner intégré, connectivité réseau complète et cadence adaptée à une production courante de 20 à 40 plans par jour. Le XL 3800 devient cohérent quand vous dépassez 200 pages A1 quotidiennes, avec une logique de reprographie en continu.

• Entrée de gamme (T230, T250) : format 24 pouces, pour un usage ponctuel et un faible volume d’impression.
• Milieu de gamme (T630, T650, T850, T950) : format 36 pouces, pour une production régulière sur papier technique avec une seule bobine et un besoin de fiabilité au quotidien.
• Haut de gamme (T2600, XL 3600, XL 3800) : jusqu’à 44 pouces, avec des vitesses pensées pour les services de production et les grandes agences.

Si vous avez besoin d’un scanner et que le 36 pouces couvre vos sorties, le T950 reste à mon sens l’option la plus équilibrée pour l’impression de plans en architecture et en ingénierie. Ce qui compte ici, c’est d’éviter le surinvestissement en machine, en encre et en largeur de papier quand votre cadence réelle ne le justifie pas.

Traceur HP grand format professionnel : spécifications et maintenance

Les spécifications d’un traceur HP DesignJet varient fortement selon les modèles de la gamme de traceurs. Le DesignJet 111 pèse 22 kg pour 1042 × 495 × 220 mm : une machine compacte, pensée pour l’ impression A1, qui trouve sa place dans un bureau étroit. À l’autre extrémité, le T2530 monte à 500 Go de stockage interne avec une résolution de 2400 × 1200 DPI.

Les spécifications techniques des modèles phares grand format

Le DesignJet T2530 imprime jusqu’à l’A0 en 2400 × 1200 DPI, avec Ethernet Gigabit, 500 Go de stockage et une vraie connectivité réseau pour les environnements où les fichiers lourds circulent toute la journée.

Le DesignJet 111 joue une autre carte. Il sort en 1200 × 600 DPI en noir et 1200 DPI en couleur, jusqu’au format A1, avec quatre cartouches standard : noir, cyan, magenta, jaune. Je le privilégie quand l’espace manque et que l’A1 suffit, parce qu’il évite de payer une surcapacité qui ne servira jamais.

• DesignJet 111 : résolution 1200 DPI couleur, format A1 max, 22 kg, 4 cartouches, 304 embouts de tête d'impression.
• DesignJet T2530 : résolution 2400 × 1200 DPI, format A0, 500 Go de stockage, Ethernet Gigabit, épaisseur support jusqu’à 0,5 mm.
• PageWide XL 3600 : vitesse 19,3 s par page A1, multifonction avec scanner, encres pigmentaires, jusqu’au 44 pouces.
• PageWide XL 3800 : 6 pages A1 par minute, 4 encres (C, M, Y, K), production haute cadence, largeur 44 pouces.

La gestion du support fait aussi la différence. Le T2530 accepte rouleaux et feuilles jusqu’à 0,5 mm d’épaisseur, ce qui ouvre la porte à certains supports synthétiques ou à la toile canvas. Le DesignJet 111 reste plus limité : papier de 60 à 210 g/m². Concrètement, si vous travaillez surtout sur papier couché, photo ou brillant standard, cette plage suffit; si vous passez sur des médias plus rigides, il faut viser plus haut.

La maintenance et le dépannage du traceur HP DesignJet

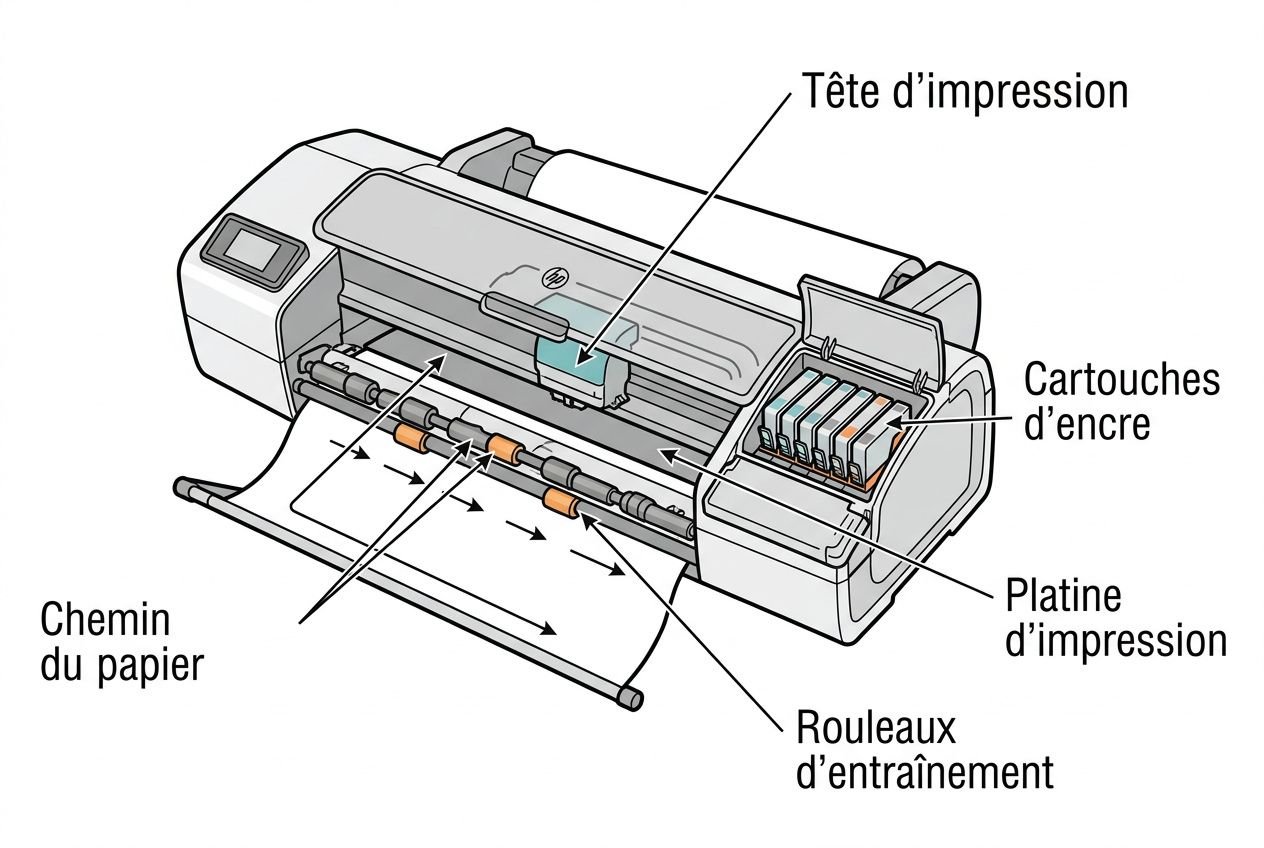

Une imprimante traceur professionnel demande une maintenance régulière sur trois zones : le chemin du papier, la platine d’ impression et la tête d'impression. Dans les faits, beaucoup de pannes de rendu viennent d’un entretien repoussé trop longtemps, pas d’un défaut machine.

• Nettoyage des têtes : à lancer dès l’apparition de bandes horizontales, avant d’accuser le papier ou l’ encre.
• Alignement des têtes : à faire après remplacement d’une cartouche ou d’une tête, pour retrouver des lignes fines nettes.
• Nettoyage des rouleaux : utile pour éviter les bourrages, surtout avec une bobine au-delà de 190 g/m².

En cas de papier coincé, je vérifie d’abord la compatibilité du support avec les limites du modèle. Charger une bobine de 224 g/m² sur une machine prévue pour 200 g/m² au maximum provoque des bourrages répétés que ni le nettoyage ni les instructions du pilote ne corrigeront. Ce qui compte ici, c’est la compatibilité en amont.

Cartouche et encre sur les traceurs HP grand format

Sur un DesignJet T2530 ou T650, le remplacement d’une cartouche tient en trois gestes : ouverture du compartiment, retrait de l’ancienne cartouche, insertion de la nouvelle jusqu’au clic de verrouillage. Ce clic est un repère fiable. Sans lui, le contact peut rester incomplet et générer des erreurs d’ encre difficiles à diagnostiquer.

La compatibilité entre l’ encre et le support joue directement sur la qualité d'impression. Une encre pigmentaire sur un papier universel 80 g peut faire baver les aplats larges. Une encre Latex sur un média non certifié peut sécher de manière irrégulière sur toute la bobine.

Produits recommandés

Papier Litho-Réaliste Mat HP - 1118 mm x 30,50 m - 270g - K6B80A

202,79 € 202,79 €

Manuel HP DesignJet à télécharger : guide et documentation PDF

Le manuel HP DesignJet à télécharger existe ici en 58 références PDF couvrant une large partie de la gamme. Ces documents vont de 8 à 425 pages selon le modèle, le niveau de détail attendu et le type de support : guide de l'utilisateur, manuel de service, instructions d'installation ou documentation technique.

Où trouver et télécharger le manuel de son traceur HP DesignJet

Les manuels DesignJet sont classés par ordre alphabétique dans la bibliothèque de documentation HP. Pour un traceur HP DesignJet T650, le guide de l'utilisateur détaille l'installation, le chargement du papier, la gestion de la bobine, la qualité d'impression et les réglages d'impression courants. Le manuel de service va plus loin : cartouche, encre, tête d'impression, composants internes. Télécharger le document exact de votre modèle évite de suivre des instructions prévues pour une autre machine.

En pratique, je conseille de commencer par le guide de l'utilisateur, puis de garder le manuel technique pour les cas de panne, de remplacement ou de diagnostic.

Le manuel du DesignJet 111 pour l'installation et le papier en bobine

Le DesignJet 111 dispose d'un manuel très précis sur les éléments critiques de la machine. Vous y retrouvez les données sur la tête d'impression, les quatre cartouches d'encre et les dimensions de l'appareil : 1042 × 495,3 × 220 mm.

Sur la série DesignJet 1000, les instructions de montage de l'enrouleur sont tout aussi concrètes. La différence se joue sur l'ordre des gestes : une étape mal suivie, et le papier tire de travers dès les premiers mètres. C'est là qu'un guide de l'utilisateur bien lu évite une perte de support et une impression inutilisable.

• Fixation de l'enrouleur : quatre vis longues à monter sur les pieds de l'imprimante, puis mise en place progressive des blocs gauche et droit.
• Capteur d'enrouleur : à positionner sous le pied droit, avec branchement du câble après ouverture de l'attache.
• Déflecteur de papier : tige et supports à installer sur la traverse pour guider le papier vers le rouleau collecteur.
• Validation de l'installation : l'imprimante doit afficher « Prêt » avant toute mise en production.

Pour charger le papier sur l'enrouleur, le verrou de bobine doit être bloqué et les guides déverrouillés avant manipulation. Le support se place ensuite en deux positions successives, puis la barre de tension s'insère après avance via la touche flèche bas. J'insiste sur ce point : une bande adhésive qui se retire sans arracher le papier protège le bord du tirage au changement de bobine. Ce détail compte plus qu'il n'y paraît sur les sorties répétées.

Si vous cherchez à télécharger la bonne documentation, commencez toujours par le modèle exact, puis vérifiez si vous avez besoin d'un manuel, d'un guide de l'utilisateur ou de simples instructions d'installation. Pour compléter vos repères sur le papier compatible impression grand format, vous pouvez consulter papier HP DesignJet.

Quel papier choisir pour son traceur HP DesignJet ?

Le choix du papier pour un traceur HP DesignJet se joue sur trois points précis : l’usage, la largeur de bobine acceptée par la machine et la finition du support. Un mauvais accord entre ces paramètres dégrade le rendu que ni le profil ICC ni la tête d'impression ne rattrapent complètement.

Grammage, largeur de bobine et rendu en impression grand format

En grand format, le grammage change concrètement le comportement du support dans le traceur. Un 80 à 90 g/m² reste le choix le plus sûr pour les plans techniques et les impressions à volume important. À 130 g/m², vous gagnez en tenue pour les visuels de présentation. À 190 à 224 g/m², le support tient mieux aux manipulations répétées.

• 80-90 g/m² : plans techniques, documents internes, cadence élevée sur bobine longue.
• 130 g/m² : visuels de présentation, meilleur maintien qu’un 90 g sans la rigidité d’un support plus lourd.
• 190-224 g/m² : affiches et posters manipulés souvent, avec un rendu plus stable.
• Poster brillant HP L5Q08A : 1016 mm × 61 m, 190 g/m², pour un affichage contrasté.
• Dos Bleu CG502A : 1370 mm × 80 m, 120 g/m², forte opacité pour l’affichage temporaire.

Les largeurs courantes couvrent 610 mm, 914 mm, 1067 mm, 1370 mm et 1524 mm. La bobine en 36 pouces, soit 914 mm, reste la plus fréquente en architecture et en ingénierie. Ce qui compte ici, ce n’est pas seulement le prix affiché : la longueur du rouleau, de 30,50 m à 91,40 m, change directement le coût réel de votre impression.

Papier couché, support synthétique et canvas pour traceur HP DesignJet

Un papier couché donne, dans les faits, un rendu plus net qu’un universel de grammage proche. La surface retient mieux l’ encre, limite les bavures et améliore la lecture des lignes fines. Sur une imprimante HP DesignJet T650, un couché mat 90 g sèche plus vite à la sortie qu’un universel 80 g, et c’est souvent là que se joue la différence au quotidien.

• Polypropylène HP : 0,914 m × 61 m, 120 g/m², mat, indéchirable et recyclable, pour enseignes intérieures et extérieures.
• Vinyle adhésif mat : 1,067 m × 45,7 m, 150 g/m², tenue jusqu’à trois ans, résistance climatique, conformité REACH.
• Canvas mat : 0,610 m × 15,20 m, 390 g/m², résistant à l’eau, pour présentation artistique et décoration.

Pour une toile canvas, la compatibilité avec les encres pigmentaires HP n’est pas un détail du manuel. Elle conditionne l’adhérence de l’ encre et la stabilité du rendu dans le temps. Sur un DesignJet Z6, je choisis le canvas mat 390 g : sous éclairage directionnel, la finition mate évite les reflets qui faussent la lecture de l’image.

Compatibilité papier et encre sur imprimante HP DesignJet

Les rouleaux reconnus par les pilotes d’ impression réduisent les réglages manuels et limitent les écarts entre deux sorties du même fichier. C’est, à mon sens, la vraie différence entre un support validé et un générique simplement proche sur la fiche technique.

Le type d’ encre doit guider le choix du support. Je privilégie le couché mat pour un plan technique en encre pigmentaire, et les supports synthétiques pour la signalétique en Latex. Sur un support générique non validé, les dérives de couleur entre deux sorties du même fichier s’accumulent sans recours possible côté pilote.
