Dimensions des formats de papier A0, A1 et séries B, C

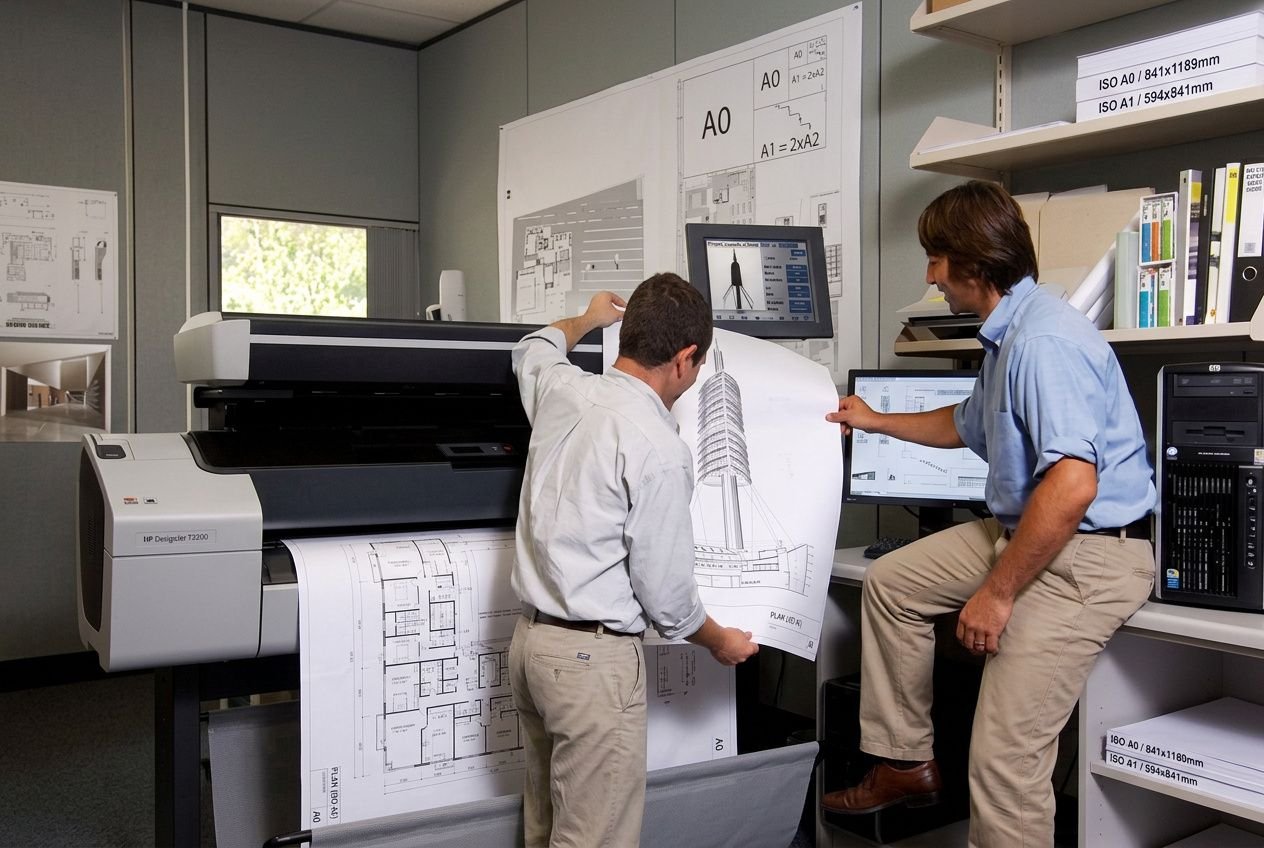

Le format a0 mesure 841 × 1189 mm : c'est la largeur de bobine, pas le nom du format, qui décide si votre traceur HP Designjet peut le sortir d'un seul tenant. Sur ce point, la confusion est fréquente entre la dimension théorique du papier et la largeur réellement exploitable sur machine.

La norme ISO 216 et la dimension des formats de papier

Le papier ISO définit les séries A, B et C, utilisées dans la quasi-totalité des pays hors États-Unis et Canada. En France, ces formats normés sont repris par l'AFNOR. Ce cadre fixe notamment le format a0 à 841 × 1189 millimètres, avec une surface de 1 m².

Le ratio √2, base de la série A

La dimension feuille de papier standard repose sur un principe simple : un rapport constant entre longueur et largeur de 1,4142. C'est ce ratio qui permet de passer d'un format à l'autre sans changer les proportions.

• Découpe régulière : chaque format de la série A provient du précédent, coupé en deux dans le sens du grand côté.
• Surface divisée par deux : un a1 représente la moitié d'un a0, un a2 la moitié d'un a1.
• Pliage cohérent : plier un a4 donne un a5, plier un a1 donne un a2.
• Repère utile : la largeur d'un format correspond à la longueur du format suivant.

Concrètement, une bobine de 841 mm permet de sortir un a0 pleine largeur, puis de recouper en a1 avec une logique de série parfaitement stable. C'est un repère utile si vous travaillez sur plans, affiches techniques ou jeux de coupes à réimprimer rapidement.

Les arrondis et tolérances en millimètres

Le ratio √2 est irrationnel. Les dimensions d'un format de papier sont donc arrondies au millimètre le plus proche. La norme admet des tolérances précises : ±1,5 mm en dessous de 150 millimètres, ±2 mm entre 150 et 600, puis ±3 mm au-delà.

Dans les faits, un traceur absorbe ces écarts sans difficulté. Ce qui change vraiment, c'est la tenue du support. Un papier technique 80 g sensible à l'humidité peut dériver davantage que la tolérance théorique, surtout sur un plan long.

Le format a0, le 2a0 et le 4a0 en grand format

Au-dessus du format a0, il existe deux formats hors série reconnus en production : le 2a0 en 1189 × 1682 mm et le 4a0 en 1682 × 2378 mm. Ils viennent de la DIN 476, pas du cœur de l'ISO 216, mais restent utilisés quand la dimension d'affiche ou de plan dépasse les formats normés classiques.

En pratique, une machine 36 pouces avec une largeur de bobine de 914 mm couvre l'a0 dans son petit côté. C'est le repère à garder avant commande. Beaucoup d'erreurs viennent d'une confusion entre largeur de bobine et largeur du tirage.

Sur les équipements limités à 1067 mm, sortir un 2a0 ou un 4a0 d'un seul tenant demande un matériel très grand format ou un assemblage. Si vous préparez un plan ou un visuel technique, vérifiez toujours la dimension finale en millimètres, dans le sens d'alimentation réel du traceur.

Si vous devez comparer les séries ISO avec les formats nord-américains, notez que ces derniers ne partagent pas le rapport √2 : un Letter 216 × 279 mm n'est pas la moitié d'un Tabloid. Cette différence interdit la logique de découpe en série et complique les correspondances propres en reprographie.

Dimensions complètes de la série A et formats ANSI

La série A couvre onze formats normalisés, du A0 au A10, avec une logique simple : chaque feuille résulte de la division par deux du format précédent. En pratique, une feuille de format A0 correspond à 16 feuilles A4.

Ce repère compte vraiment quand vous préparez des formats de papier pour le dessin technique. Entre un format A1, un A2 ou un A5, la largeur et la longueur changent vite, mais la proportion de la série reste la même.

Tableau des dimensions A0 à A10 en mm et cm

Le tableau ci-dessous donne chaque dimension en millimètres et en centimètres, avec la largeur et la longueur de chaque feuille. Le tableau ci-dessous donne chaque dimension en millimètres et en centimètres, largeur et longueur, du A0 au A10.

Si vous travaillez en pixels, la conversion se fait à partir de la dimension en pouces multipliée par la résolution visée. À 300 ppi, un A4 donne environ 2480 × 3508 pixels, un format A1 7016 × 9933 pixels, et un format A0 9933 × 14043 pixels. Ce repère évite les fichiers trop légers pour un tirage de plan ou une sortie de présentation.

Le format papier ANSI dans les usages de dessin technique

Le format papier ANSI reste la référence dans une grande partie du dessin technique nord-américain. ANSI A correspond au Letter : 216 × 279 mm. ANSI B correspond au Tabloid : 279 × 432 mm. ANSI D mesure 559 × 864 mm, ANSI E atteint 864 × 1118 mm.

La largeur, la longueur et la proportion diffèrent de la série ISO, ce qui empêche une substitution propre sans adaptation du fichier.

• ANSI A (Letter) : 216 × 279 mm, proche du A4, mais légèrement plus large et plus court.
• ANSI D : 559 × 864 mm, proche d’un format A1 en encombrement, fréquent pour les plans techniques aux États-Unis.
• ANSI E : 864 × 1118 mm, grand format comparable au format A0, sans reprendre ses proportions.

Formats de papier pour le dessin technique : ISO, ANSI et JIS

En Europe, le format A1 et le format A0 dominent pour les plans. En Amérique du Nord, les références proches sont souvent ANSI D et ANSI E.

Sur un traceur HP DesignJet chargé en bobine de 914 mm, un fichier prévu en ANSI D peut sortir avec des marges incohérentes s’il est envoyé comme un format ISO. Dans les faits, la différence se joue autant sur la dimension du document que sur le paramétrage du pilote. Avant impression, je vérifie toujours le standard demandé, pas seulement la taille apparente du plan.

Le Japon utilise une autre logique avec la série B-JIS, définie par la norme JIS P 0138. Le rapport entre formats y est de 1,22 et non √2. Un JIS B5 mesure 182 × 257 mm, contre 176 × 250 mm pour l’ISO B5 : l’écart paraît faible, mais il suffit à créer un recadrage non souhaité.

Si vous recevez un fichier externe, confirmez d’abord la norme de départ : série ISO, format papier ANSI ou JIS.

Séries B, C et formats Arch pour enveloppes et plans

Le format Arch D mesure 610 × 914 mm, là où l’A1 européen s’arrête à 594 × 841 mm : seize millimètres d’écart qui changent le choix de bobine sur un Designjet T650. Les séries B, C et Arch répondent à trois logiques distinctes, et la confusion revient souvent au moment de sélectionner un support, une enveloppe ou un format de sortie.

Le format papier B : des dimensions intermédiaires entre A0, A1 et A2

Le format papier B s’insère entre deux formats de la série A. B1 se place entre A0 et A1, B2 entre A1 et A2. Dans les faits, cette série devient utile quand un A1 est trop encombrant, mais qu’un A2 ne laisse pas assez de surface exploitable.

B0 mesure 1000 × 1414 mm et se retrouve sur de très grandes affiches. B4, en 250 × 353 mm, reste courant pour certains journaux. B5, en 176 × 250 mm, convient bien à des livres de poche ou à des revues professionnelles.

En pratique, je ne privilégie pas la série B sur un traceur HP standard. Sur Designjet T650 comme sur PageWide XL, les largeurs de bobine sont d’abord pensées pour l’A1 et l’A0. La différence se joue donc sur le paramétrage : avec un format papier B, vous ajoutez souvent une découpe, une marge ou un réglage manuel dans le pilote.

La série C : l’enveloppe pensée pour la lettre et les documents pliés

La série C relève de la norme ISO 269 et sert avant tout à l’enveloppe postale. Une enveloppe C4, en 229 × 324 mm, reçoit directement une feuille A4 sans pliage. C’est le repère le plus utile à garder en tête si vous gérez de la correspondance technique ou des envois administratifs.

Les autres correspondances sont tout aussi nettes. Une enveloppe C5, en 162 × 229 mm, contient une feuille A4 pliée en deux. Une C6, en 114 × 162 mm, reçoit cette même feuille pliée en quatre, au format lettre.

Le système fonctionne parce que les formats C sont calculés entre les séries A et B. Une feuille A4 entre dans une enveloppe C4, et cette enveloppe peut elle-même être logée dans un B4. Pour l’envoi de plans pliés ou de documents de série, ce repère évite de choisir une enveloppe trop serrée ou inutilement grande.

Le format papier Arch D et la série Arch pour les plans nord-américains

Arch D dépasse un format A1 européen, fixé à 594 × 841 mm. Sur un HP Designjet T650, une bobine de 610 mm permet de sortir ce format sans découpe latérale. C’est là que le choix de support devient décisif : si votre flux alterne entre A1 et Arch D, la largeur réelle de la bobine compte davantage que l’intitulé commercial du papier.

Cette dimension correspond à 24 × 36 pouces. Dans les faits, c’est un format de travail très courant pour les plans d’exécution et les dessins de détail en environnement nord-américain. Si vous exportez un DWG en Arch D depuis AutoCAD, le cadrage est généralement déjà cohérent avec une bobine 610 mm.

La série Arch complète comprend Arch A en 229 × 305 mm, Arch B en 305 × 457 mm, Arch C en 457 × 610 mm, Arch D en 610 × 914 mm et Arch E en 914 × 1219 mm. Arch E correspond à une bobine de 36 × 48 pouces, ce qui simplifie la configuration sur les traceurs grand format compatibles. À mon sens, c’est la série à privilégier dès que vous travaillez avec des plans américains natifs, sans conversion vers les formats ISO.

Produits recommandés

Papier Couché HP - 841 mm x 45,72 m - 90g - Q1441A

65,87 € 65,87 €

Papier Couché HP - 594 mm x 45,72 m - 90g - Q1442A

48,95 € 48,95 €

Applications pratiques des formats A4, A3 et A0 en impression

Un HP Designjet T250 accepte 914 mm de largeur, ce qui couvre un A0 à 841 mm mais laisse peu de marge si le tirage sort légèrement désaxé. En pratique, il faut croiser la largeur utile, le grammage et la finition avec la machine qui imprimera le tirage. C’est ce trio qui fait la différence entre un plan net, une affiche qui tient bien à plat ou un rendu visuel décevant dès la sortie du traceur.

Quel format de papier choisir selon l’usage

Le format papier A4, soit 210 × 297 mm, reste la base des usages courants. Il convient à la lettre, aux brochures, aux petites affiches et à la plupart des documents de bureau issus de la série ISO. Dès que le visuel doit gagner en impact ou que la lecture se fait à distance, il faut passer à un autre format.

• A0 et A1 : plans architecturaux, posters, affiches promotionnelles et panneaux grand format. Le format A0 reste la référence quand il faut conserver des détails lisibles sur une très grande surface.
• A2 et A3 : affiches intermédiaires, communication visuelle, calendriers, magazines et supports graphiques.
• Format A5 : flyers, plaquettes, petits livrets et dépliants remis en main propre. Le format A5, à 148 × 210 mm, passe en impression numérique feuille à feuille sur une imprimante de bureau; il ne se tire pas sur traceur grand format en bobine.
• A6 à A10 : cartes postales, badges, étiquettes, menus et jeux de cartes.

Ce qui compte ici, c’est aussi la largeur réellement acceptée par le traceur. Un HP Designjet T250 ou T650 monte jusqu’à 914 mm : cela couvre un A0 sans difficulté, avec ses 841 mm de largeur. Si vous travaillez au-delà, ou si vous avez besoin de plus de marge de manœuvre sur un format de papier large, un Designjet Z6 ou un PageWide XL 4000, capables d’accepter 1 067 mm, deviennent le choix logique.

Dimension et grammage pour l’impression grand format

La dimension ne suffit pas. Pour des formats papier grand format, je croise toujours la rigidité du support avec l’usage final. En dessin technique, un 80 g/m² mat reste à mon sens le bon point de départ : il tient bien les lignes fines et conserve une stabilité correcte sur traceur.

Dès que vous passez à l’affichage, 120 à 135 g/m² change vraiment la tenue du tirage. Le support gondole moins, se manipule mieux et donne une impression plus propre au mur ou sur panneau. Au-delà de 190 g/m², une chose est à vérifier avant impression : le pilote doit être réglé sur la bonne épaisseur, sinon l’avance papier et le dépôt d’encre deviennent moins fiables.

La finition joue ensuite sur la lecture. Le mat reste à privilégier pour les plans, les documents techniques et tout usage où le reflet gêne la précision. Le brillant renforce les contrastes et les aplats de couleur; je le retiens pour l’affichage et la signalétique. Le satiné, lui, tient une position intermédiaire utile sur un Designjet Z6 quand vous cherchez un rendu graphique plus dense sans basculer dans les reflets marqués.

Formats Legal, JIS B5 et conversions internationales

Le format Legal mesure 21,6 × 35,6 cm. Cette dimension ne relève ni du papier ISO ni de la série A, et c’est souvent là que commencent les erreurs de cadrage quand un fichier passe d’un poste nord-américain à un traceur configuré en ISO.

Les dimensions des papiers changent selon les zones de travail : ISO 216 en Europe, ANSI et Arch en Amérique du Nord, JIS au Japon. Dans les faits, ignorer ces écarts suffit à fausser une largeur, une longueur ou les marges, avec à la clé un tirage recadré sans alerte évidente dans le pilote.

La taille papier Legal en cm et le format Tabloid

• Letter (ANSI A) : 21,6 × 27,9 cm. C’est le format bureautique dominant en Amérique du Nord.
• Legal : 21,6 × 35,6 cm. Il n’a pas d’équivalent direct dans la série ISO.
• Tabloid (ANSI B) : 27,9 × 43,2 cm. Il correspond au double du Letter et sert pour les journaux, les affiches intermédiaires et certains plans.

Ce qui change vraiment, c’est le ratio. Ces différents formats de papier nord-américains ne suivent pas la logique de proportion constante de la série A, utilisée pour A0, A1 et A4. Un fichier préparé en Legal puis envoyé sur une feuille A4 perd environ 6 cm en longueur si le format exact n’est pas déclaré.

Sur un Designjet, je conseille de vérifier la dimension du document dans le pilote avant lancement, surtout si le fichier vient d’un environnement ANSI. C’est un contrôle simple, mais c’est lui qui évite la coupe invisible en bas de page.

La taille papier JIS B5 en cm et l’écart avec l’ISO B5

La taille papier JIS B5 en cm est de 18,2 × 25,7 cm, soit 182 × 257 mm. L’ISO B5, lui, mesure 176 × 250 mm. L’écart paraît faible. En pratique, 6 à 7 mm de différence en largeur et en longueur suffisent à déplacer une mise en page, à serrer les marges ou à fausser un fond perdu.

En grand format, aucun traceur Designjet ni PageWide XL ne propose le JIS B5 comme format natif. La déclaration manuelle dans le pilote est donc systématique. Ce qui compte ici, c’est de ne pas confondre un B5 JIS avec un B5 ISO au moment de définir les dimensions du document source.

Conversion des formats A0, A1 et A4 en pixels

Un A4 à 300 ppi correspond à 2480 × 3508 pixels. À la même résolution, un A1 atteint 7016 × 9933 pixels et un A0 monte à 9933 × 14043 pixels. Pour les différents formats de papier destinés à l’impression, ce sont des repères concrets de netteté minimale.

Pour un tirage propre, 300 ppi reste la base de travail la plus sûre sur les formats de la série A quand vous préparez un visuel détaillé, un plan ou un panneau avec texte fin.

En papier ISO, les largeurs de bobines les plus courantes sont 610 mm, 914 mm, 1016 mm et 1067 mm. Cette largeur couvre les besoins du A1 au très grand format selon la marge de coupe, et la longueur peut atteindre 152,4 mètres sur certaines références de papier universel.

La plupart des erreurs de dimension viennent de là, pas du traceur. Si vous travaillez entre plusieurs pays, un tableau des différents formats avec chaque dimension en mm, en cm et en pixels reste le repère le plus fiable.
