Dimensions d'une bobine de papier : guide complet par format
Cet article détaille les dimensions d'une bobine de papier à connaître selon chaque équipement : bobines thermiques pour TPE et caisses enregistreuses, rouleaux pour traceurs grand format. Trois mesures déterminent la compatibilité : largeur, diamètre extérieur et mandrin.
Dimensions des bobines de papier selon l'usage
Une bobine se lit toujours dans le même ordre : largeur × diamètre extérieur × diamètre du mandrin. Ces valeurs indiquent si le rouleau entre dans la machine, s'entraîne correctement et offre le métrage attendu.
Lire les mesures d'une bobine
Pour connaître les dimensions d'une bobine de papier, identifiez la largeur du papier, le diamètre extérieur du rouleau et le diamètre intérieur du mandrin. Une bobine thermique standard pour TPE mesure généralement 57 × 40 × 12 mm. Le mandrin de 12 mm est le plus courant dans la gamme de bobines destinée aux terminaux et aux caisses.
Les formats grande autonomie utilisent parfois un mandrin de 25,4 mm, prévu pour un axe plus épais. La dimension indiquée sur l'emballage ou la fiche produit respecte toujours l'ordre largeur, diamètre, mandrin. Je vérifie ces trois mesures avant chaque commande : c'est le moyen le plus sûr d'éviter une erreur de compatibilité.
Formats des bobines thermiques pour TPE
Les rouleaux pour TPE suivent une normalisation des rouleaux précise. Le format 57 × 40 × 12 mm constitue le standard de la plupart des terminaux de paiement modernes. Pour les consommables, la largeur du papier thermique 80 mm ou 57 mm doit correspondre à celle du compartiment et à la tête de l'imprimante thermique.
Le manuel de l'appareil reste la référence avant toute commande, car certains anciens terminaux bancaires imposent un diamètre extérieur ou un mandrin différent. Les bobines thermiques pour imprimantes portables de type PDA existent notamment en 57 × 25 × 8 mm et en 57 × 30 × 8 mm; leur mandrin de 8 mm convient aux appareils compacts.
- TPE modernes : bobines thermiques format 57 × 40 × 12 mm, standard pour la quasi-totalité des terminaux de paiement actuels.
- Imprimantes portables / PDA : bobines thermiques pour imprimantes portables en 57 × 25 × 8 mm ou 57 × 30 × 8 mm, avec un mandrin de 8 mm.
- Format intermédiaire portable : bobine de papier thermique de 57 × 50 × 12 mm ou de 76 × 50 × 12 mm pour les imprimantes portables à plus grande autonomie.
Les bobines thermiques de 80 mm de large équipent aussi les caisses à impression thermique et les imprimantes de tickets. Le format 80 × 40 × 12 mm est disponible sans bisphénol A, conformément à l'obligation légale en vigueur depuis le 2 janvier 2020, qui interdit une concentration égale ou supérieure à 0,02 % dans les papiers thermiques.
La loi AGEC impose également le logo « Info Tri Triman » sur les rouleaux thermiques pour TPE, afin d'indiquer que le produit est recyclable. Le stockage compte tout autant : une bobine thermique exposée à la chaleur ou à la lumière directe noircit avant sa première utilisation, quel que soit son diamètre.
| Usage | Largeur (mm) | Diamètre extérieur (mm) | Mandrin (mm) |
| TPE / terminal de paiement | 57 | 40 | 12 |
| Imprimante portable / PDA | 57 | 25 ou 30 | 8 |
| Caisse enregistreuse thermique | 57 ou 80 | 58 à 80 | 12 |
| Balance de commerce | 57 ou 60 ou 62 | 57 à 60 | 12 |
| Grande autonomie | 60, 80 ou 112 | 105 à 120 | 25,4 |
Bobines thermiques format caisse et balance
Les bobines papier thermique pour caisses enregistreuses existent dans plusieurs formats. Les modèles les plus courants mesurent 44 × 70 × 12 mm, 57 × 58 × 12 mm, 58 × 60 × 12 mm ou 58 × 80 × 12 mm, généralement conditionnés en cartons de 50 rouleaux.
Le papier thermique sans bisphénol A est proposé dans la plupart de ces dimensions, notamment en 57 × 58 × 12 mm. Pour une balance de commerce, le format 57 × 57 × 12 mm ou 60 × 57 × 12 mm reste le plus répandu. Dans chaque cas, la largeur du rouleau doit correspondre exactement au compartiment de l'imprimante thermique intégrée.
- Caisse enregistreuse compacte : bobines thermiques format 44 × 70 × 12 mm, en carton de 50 rouleaux.
- Caisse standard : bobines papier thermique 57 × 58 × 12 mm ou 58 × 60 × 12 mm sans bisphénol A, en carton de 50 rouleaux.
- Caisse haute capacité : bobines thermiques format 58 × 80 × 12 mm, en carton de 50 rouleaux, pour espacer les remplacements.
- Balance de commerce : bobines papier thermique 60 × 57 × 12 mm sans bisphénol A, en carton de 50 rouleaux.
Le grammage influence la rigidité du rouleau et la qualité de l'impression : le 55 g courbe moins bien dans un compartiment étroit, le 80 g tient mieux sur les tickets manipulés. Le thermique 55g est courant sur les formats grande autonomie, comme le 76 × 70 × 12 mm, qui offre 36 mètres de métrage, ou le 80 × 117 × 25,4 mm.
Le papier thermique 80 g/m² donne une impression plus nette et une meilleure tenue du reçu, notamment en 60 × 120 × 25,4 mm et en 112 × 120 × 25,4 mm, conditionnés en cartons de 10 rouleaux. La longueur de déroulement détermine directement la fréquence de remplacement : pour une caisse ou une balance très sollicitée, je privilégie le format grande autonomie.

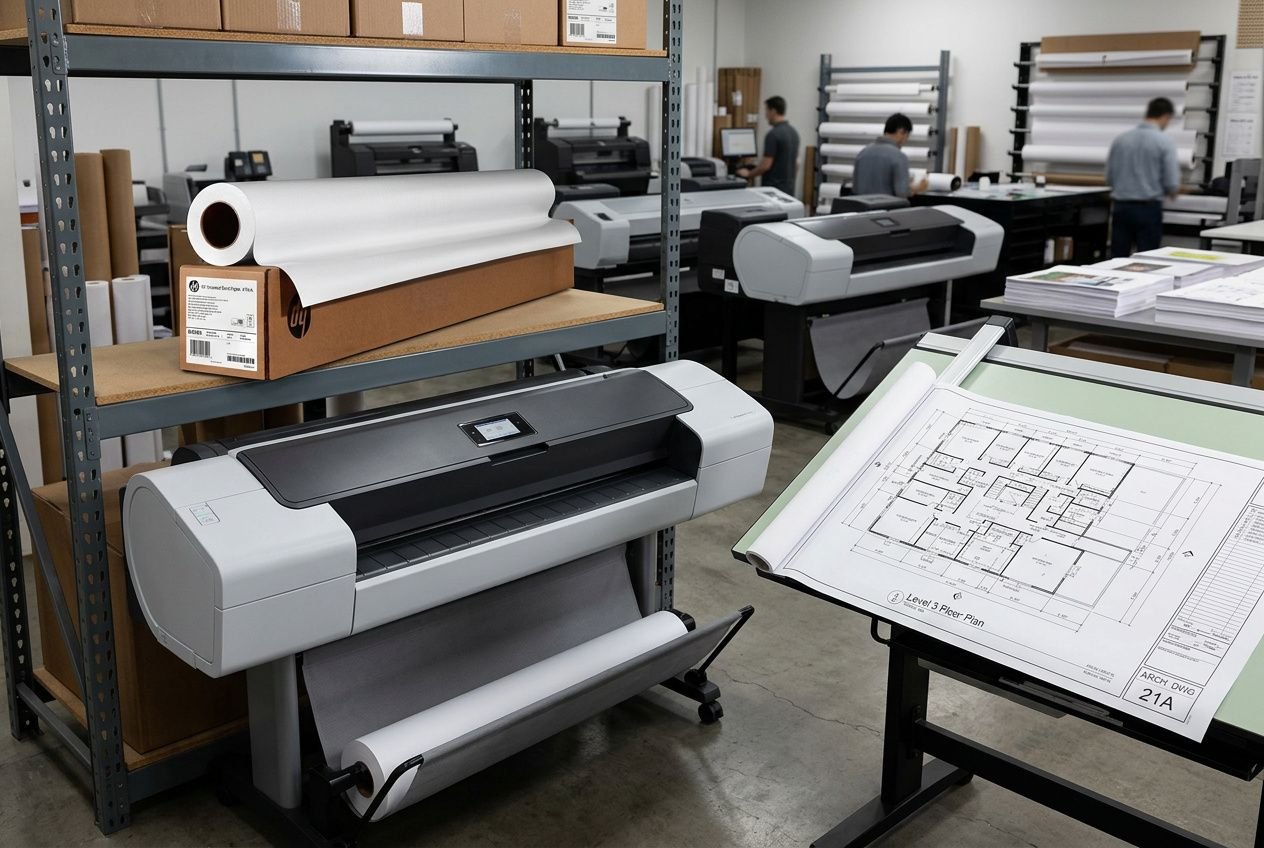

Bobine papier pour traceur grand format
Les dimensions du papier pour traceur grand format HP obéissent à une logique différente de celle des bobines thermiques. La largeur reste exprimée en millimètres, mais les laizes standards sont de 610 mm, 914 mm et 1 067 mm.
La laize de 610 mm convient aux travaux graphiques et de CAO où la qualité visuelle prime. La largeur de 1 067 mm correspond au papier universel HP A6DF0A : un rouleau de 80 g/m² conditionné en pack de 2 bobines, soit 91,44 m au total pour les impressions techniques à fort volume. les dimensions du rouleau de papier universel HP reprend les caractéristiques nécessaires à la configuration du traceur.
Le mandrin de 76 mm est la dimension référencée pour les bobines de traceur grand format HP. La longueur standard atteint 45,72 m par bobine, avec des options de 30,50 m et 91,40 m selon la cadence d'impression. Pour le papier jet d'encre extra blanc de 90 g/m², la bobine de papier jet d'encre HP 610 mm est vendue en pack de 4 bobines, soit 182,88 m au total, avec un séchage en moins de 5 secondes et une résolution jusqu'à 2 400 dpi.
Ce support certifié FSC est compatible avec les HP DesignJet T630, T830, série Z et PageWide XL. Pour comparer les formats disponibles, la gamme de papiers universels et couchés couvre des laizes de 420 à 1 067 mm, des longueurs de 30,50 à 91,44 m et des grammages de 80 à 224 g/m².
Produits recommandés
Foire aux questions sur les bobines thermiques et le papier grand format
Le format 57 × 40 × 12 mm est devenu la référence pour la plupart des terminaux de paiement modernes. Ces mesures correspondent à la largeur, au diamètre extérieur et au mandrin : elles déterminent la compatibilité avec le compartiment papier du TPE. Certains anciens modèles utilisent toutefois une dimension différente. Les spécifications du fabricant restent donc le meilleur repère avant de commander des bobines thermiques en volume.
Pour un traceur grand format HP, je vérifie quatre points : la largeur de la laize, soit 610, 914 ou 1 067 mm selon la machine, la longueur par bobine, généralement de 45,72 m, le diamètre du mandrin de 76 mm et le grammage adapté à l'usage. Un papier universel de 80 g/m² convient aux plans techniques imprimés en volume. Je privilégie un papier couché de 130 ou 224 g/m² lorsque la finition visuelle compte davantage que le coût au mètre.
Le papier thermique réagit à la chaleur grâce à un traitement chimique de surface. Il ne nécessite ni encre ni ruban, ce qui explique son usage dominant dans les caisses enregistreuses et les balances modernes. Le papier offset demande, lui, une tête d'impression à encre ou matricielle. Les bobines papier thermique supportent mal la lumière et la chaleur : elles peuvent noircir et devenir inutilisables, d'où un stockage dans un endroit frais et sec.
